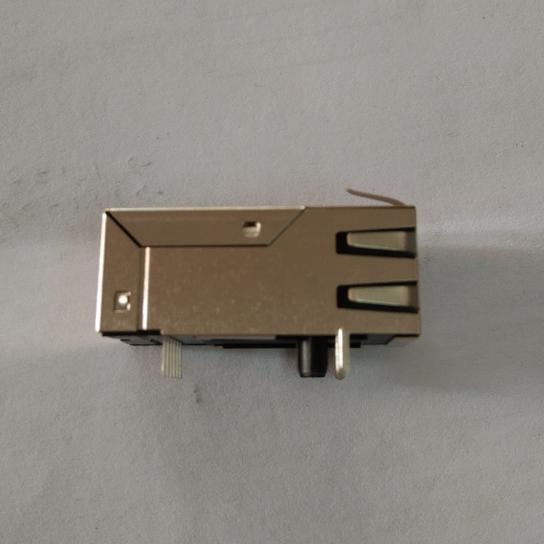

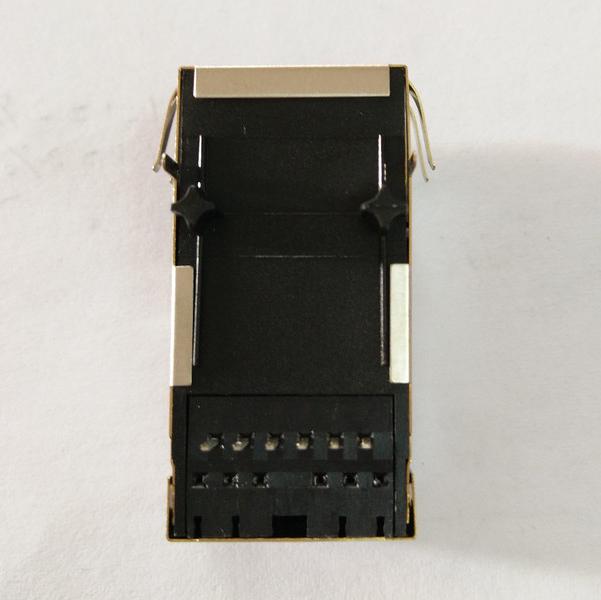

我司供应RJ45网络插座，此款TAB-UP系列JDFU00610100CP-5B028M-001。

详细电气参数；

  1.0 圈比:(P2~P3):(J1~J2)                :1:1±3%
              (P4~P5):(J3~J6)                :1:1±3%

  2.0 电感:(P2~P3)                            :350uH 最小 测试条件0.1V,100KHZ,外加8mADC

               (P4~P5)                            :350uH 最小 测试条件0.1V,100KHZ,外加8mADC

  3.0 漏感:P2~P3(短接J1-J2)               :0.35uH ** 测试条件0.1V,1MHZ

              P4~P5(短接J4-J6)              :0.35uH ** 测试条件0.1V,1MHZ

  4.0 匝间电容:(P2~P3):(J1~J2)          :35pF ** 测试条件0.1V,100KHZ

                     (P4~P5):(J3~J6)          :35pF ** 测试条件0.1V,100KHZ
  5.0直流电阻:(J1~J2)/(J3~J6)            :1.2 欧姆 **
  6.0返回损耗:1MHZ TO 30MHZ            :-18dB 最小
                    30MHZ TO 80MHZ          :-12dB 最小
  7.0耐压:       (P2~P3):(J1~J2)            :2250VDC  0.5mA
                     (P4~P5):(J3~J6)            :2250VDC  0.5mA
  8.0插入损耗:100KHZ TO 80MHZ           :-1.1dB **
  9.0串扰: 1MHZ TO 100MHZ                  :-35dB 左右
  10.0共模抑制: 30MHZ TO 100MHZ         :-30dB 左右
